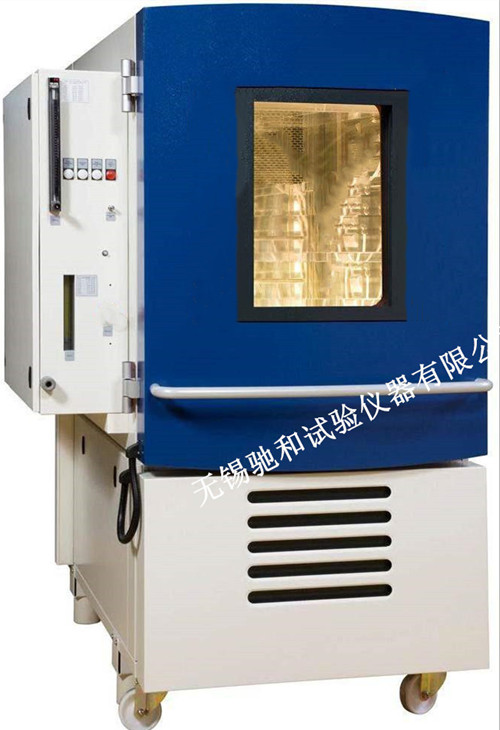

混合氣體腐蝕試驗箱

一、執行標準

    試驗設備參照GB/T 2423.51-2000;電工電子產品環境試驗，第2部分試驗方法,試驗Ke:《流動混合氣體腐蝕試驗》、GBT 2423.33-2005《高濃度的二氧化硫腐蝕試驗》、DIN 50018《飽和環境下的二氧化硫試驗》、 GB 9789-88《通常凝露狀態下的二氧化硫腐蝕試驗》、IEC.68-2-60、EN 60068-2-60-1996等標準進行設計制造，適用于二氧化硫、硫化氫、二氧化氮和氯氣進行混合氣體的腐蝕試驗。

二、設備主要技術參數

1. 1、溫度范圍： 15℃ ～ +60℃

   2、相對濕度：(50%--95% ) ±3% R·H

2. 3、溫度均勻度：≤±2℃

   4、溫度波動度：±0.5℃

3. 5、試驗時間：0—999 H、M、S可調

   6、二氧化硫濃度:500 PPb±100(可調)

4. 7、二氧化氮濃度：200 PPb±50 (可調)

   8、硫化氫濃度：100P PPb±20（可調)

5. 9、氯氣濃度：10P PPb±5(可調)

   10、氣體產生法:鋼瓶法

6. 11、氣體濃度測量法:通過計算體積比的方式再經過質量流量計計量

   12、試驗氣體流量：根據試驗要求 可調

7. 13、樣品架：滿足標準規定

   14、使用環境溫度： 5℃～ 35℃ 使用環境濕度：≤85%； 電源要求：AC 380V

三、設備特點

   1、混合氣體試驗設備參照標準進行設計制造，適用于二氧化硫氣體、硫化氫氣體、二氧化氮和氯氣進行混合氣體試驗。

   2、設備利用二氧化硫、硫化氫、二氧化氮、氯氣混合氣體，在一定的溫度和相對的濕度的環境下對材料或產品進行加速腐蝕，重現材料或產品在一定時間范圍內所遭受的破壞程度。

   3、設備可以用來考核材料及其防護層的抗混合氣體腐蝕的能力，以及相似防護層的工藝質量比較，也可以用來考核某些產品抗混合氣體腐蝕的能力。

   4、設備能在試驗工作空間內達到規定的溫度、濕度點，并保持恒定。在規定容積的箱體內部持續導入一定濃度的混合氣體，使?jié)舛取囟取⑾鄬穸群愣ǖ那闆r下對材料或產品進行腐蝕試驗。

   5、用于制造本設備的材料為外殼耐腐蝕型進口板材，內膽進口PP板材，耐高溫，不與二氧化硫及其他幾種氣體起反應，不吸收幾種混合氣體，不影響試驗結果。

   6、本設備設計工作中內外壓力平衡，混合氣體在箱體內勻速流動。而且設計考慮到設備的頂部，內壁及其它部位會有冷凝水的產生，因而，箱頂設計成最佳斜角，設備在試驗過程中，冷凝水不會滴落到樣品上影響試驗結果。

   7、腐蝕試驗箱外形設計美觀，結構合理，線條平滑、自然流暢。

   8、各種輔助配件設施同樣為耐腐蝕型，結構設計合理。超大的箱門材料為鋼化玻璃，耐腐蝕硅橡膠，同樣耐腐蝕、易清洗、無泄露。

   9、在試驗過程中可以從外部清楚地觀察到室內的試驗狀況而不影響試驗結果。

   10、箱門與箱體采用耐腐硅橡膠強效密封，防止氣體外溢，從而影響試驗結果和腐蝕室內其它設備，甚至可能對試驗操作人員造成的傷害。

   11、箱體加熱采用鈦金屬加熱器，升溫快，溫濕度分布均勻。

   12、樣品架按國家標準設計，也可采用掛鉤方式。

   13、各種氣體先按照要求配置成所需要的濃度，分別從鋼瓶出來后經過減壓，再經耐腐蝕電磁閥控制由流量計進入混合箱體，之后和空調柜中的溫濕度空氣一起進入箱體底部的分流管道，均勻地從箱體內穿過，濃度可由各種氣體的濃度檢測儀檢測控制。

   14、設備的制冷系統安裝在設備工作室的下方,主要起降溫和除濕的作用。

   15、設備控制系統設計于箱體右側，操作簡單。

   16、特設的腐蝕氣體過濾裝置能夠在試驗結束之后快速有效地將箱體內殘余的氣體過濾，余氣不會對大氣造成污染，操作方便.
